G系列螺桿泵

符合GB/T10831 GB/T11035設計標準
流量范圍：0.3~100m3/h
揚程范圍：~120m
設計壓力：2.5MPa
適用溫度：-200℃
適用領域：可輸送中性或腐蝕性介質、潔凈或磨損性介質，含有氣體或易產生氣泡的介質、高粘度或低粘度介質。石油、化工、食品、造紙、紡織、冶金、醫藥等行業和領域。

郵箱

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

其它泵類

產品詳細

產品概述

該螺桿泵可用于輸送中性或腐蝕性的液體，潔凈的或磨損性的液體，含有氣體或易產生氣泡的液體，高粘度或低粘度液體，包括含有纖維和固體物質的液體。主要應用于食品業、紡織業、造紙業、石油業、化工業、堿、鹽業、造船業、建筑業、核工業、冶金與礦山等行業。

工作原理

單螺桿泵是一種內合的密閉式螺桿泵，屬轉子式容積泵。主要工作部件由具有雙頭螺旋空腔的定子和在定子孔內與其合的單頭螺旋螺桿一轉子組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時，定子一轉子付就連續地合形成密閉腔，這些密閉腔容積不變地作勻速軸向運動，把輸送介質從吸入端經流過定子一轉子付輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。因此，可以輸送含有堅硬磨損性雜質及固體顆粒的介質和粘稠的液體。

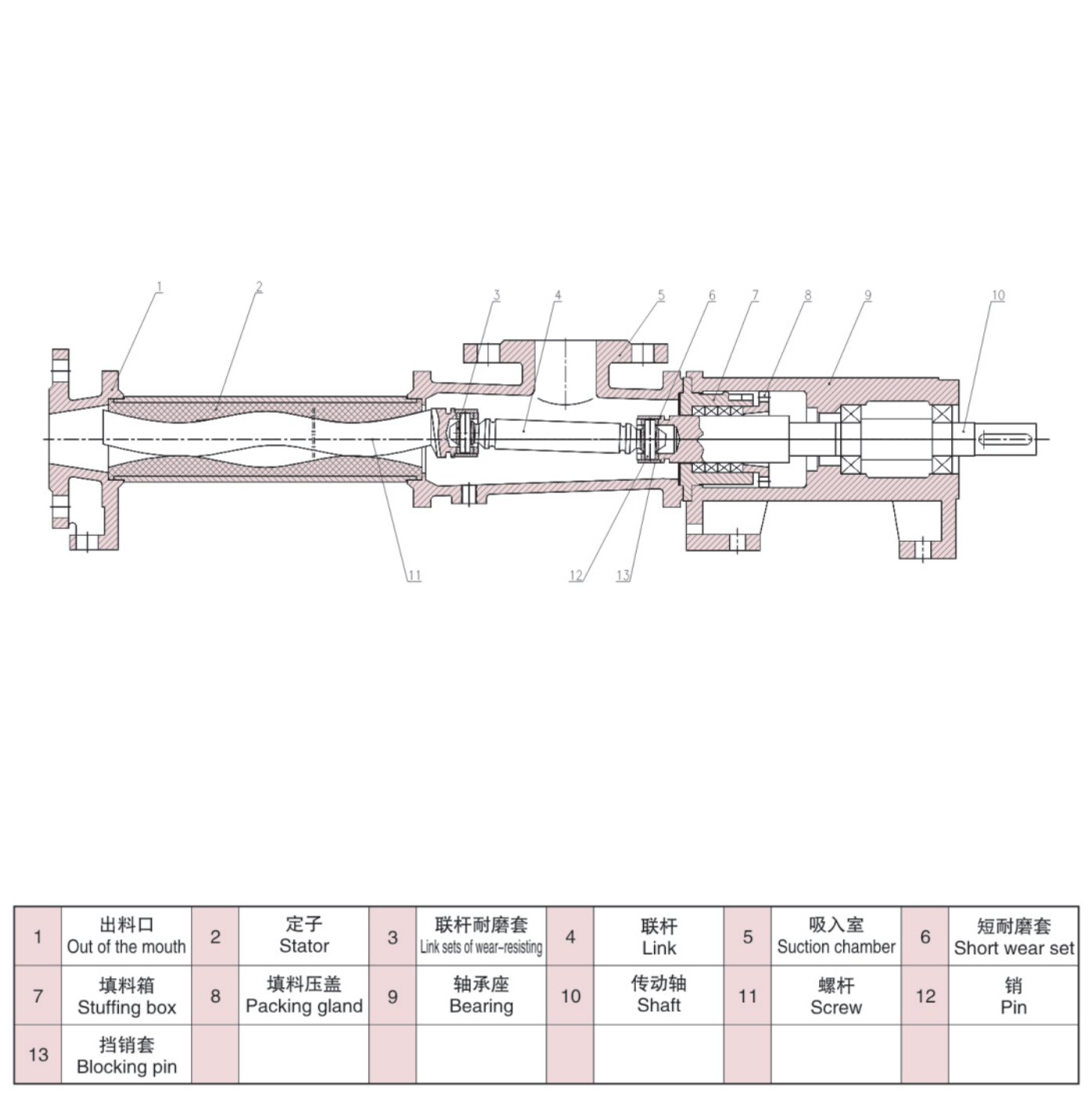

結構圖
